在粒径分析中，一个常见但关键的问题是：为什么同一个样品，使用不同的测量技术或不同的报告基准，会得到看似不同的结果？答案的核心在于理解数量分布、面积分布和体积分布之间的根本区别。这三种分布类型从不同维度描述样品，其结果的差异并非误差，而是反映了颗粒系统内在的统计特性。

一、三种分布类型的定义与来源

1. 体积分布

• 定义：以单个颗粒的体积 为权重进行统计的分布。这是激光衍射法直接测量的结果。

• 原理：激光衍射仪探测的是颗粒群散射光的能量分布。大颗粒散射光的能力远强于小颗粒，而散射光强与颗粒体积（即直径的立方，d³）成正比。因此，仪器直接反算出的是样品的体积分布。

• 地位：激光衍射粒度分析中最常用、最基础的报告形式，因为它最直接地反映了测量原理。

2. 面积分布

• 定义：以单个颗粒的表面积 为权重进行统计的分布。

• 原理：动态图像分析法是获得面积分布的典型技术。通过分析每个颗粒的投影像，直接计算出其投影面积（与d²成正比）。对于基于光散射的激光衍射法，面积分布通常由体积分布数学转换而来。

• 意义：表面积直接影响溶解速率、化学反应活性、催化效率等。

3. 数量分布

• 定义：以每个颗粒的个数 为权重进行统计的分布。每个颗粒无论大小，都计为“1”。

• 原理：图像分析法和电子显微镜法可以直接统计颗粒个数，从而得到数量分布。对于激光衍射法，数量分布需要通过体积分布进行复杂的数学转换，且转换过程对小颗粒的误差非常敏感。

• 意义：对样品中含量极少的超大或超细颗粒非常敏感。

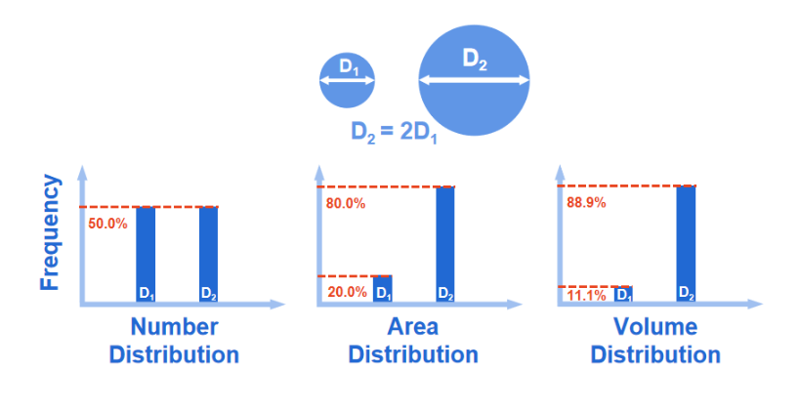

二、核心差异：权重效应的巨大影响

三种分布最根本的差异在于它们赋予单个颗粒的权重不同。这种权重差异会导致对于同一个样品，其分布结果形态和关键参数（如D50）产生巨大差别。

一个经典的例子：

假设一个极其简单的样品，仅由两种尺寸的球形颗粒以相等的数量（1：1） 混合而成：

• 小颗粒直径 D1 = 1 μm

• 大颗粒直径 D2 = 10 μm （直径比为10：1）

让我们来计算不同分布下的结果：

1. 数量分布

• 小颗粒数量：1个，占比 50%

• 大颗粒数量：1个，占比 50%

• 结论：数量分布真实反映了1：1的数量比例，D50约为5.5 μm。报告显示样品由两种等量的颗粒组成。

2. 面积分布

• 单个小颗粒面积 ∝ (1 μm)² = 1

• 单个大颗粒面积 ∝ (10 μm)² = 100

• 总面积中，小颗粒贡献占比：1 / (1+100) ≈ 1%

• 总面积中，大颗粒贡献占比：100 / (1+100) ≈ 99%

• 结论：在面积分布中，大颗粒占据了99%的权重，D50远大于10 μm。报告显示样品几乎完全由大颗粒组成。

3. 体积分布

• 单个小颗粒体积 ∝ (1 μm)³ = 1

• 单个大颗粒体积 ∝ (10 μm)³ = 1000

• 总体积中，小颗粒贡献占比：1 / (1+1000) ≈ 0.1%

• 总体积中，大颗粒贡献占比：1000 / (1+1000) ≈ 99.9%

• 结论：在体积分布中，大颗粒占据了99.9%的绝对主导地位，D50远大于10 μm。报告显示样品几乎完全由大颗粒组成。

关键洞察：

• 从数量到体积，分布曲线会显著向大颗粒方向偏移。

• 一个在数量分布中看似“微不足道”的少量大颗粒，在体积或面积分布中可能成为主导因素。

• 颗粒之间的尺寸差异越大（直径比越大），这种权重差异带来的结果悬殊就越惊人。

三、实践指南：如何选择与解读？

1. 为何激光衍射默认使用体积分布？

   因为这是其测量原理的直接体现，不确定性最小，重复性最好。试图将激光衍射的体积分布转换为数量分布来与显微镜数据比较，往往会产生误导，因为转换会放大微小测量误差。

2. 哪种分布才是“正确”的？

   这取决于你的应用目标。 没有绝对的“正确”，只有“更适合”。

• 关注产品性能受体积/质量影响时（如涂料的遮盖力、粉末的填充密度），应优先看体积分布。

• 关注反应速率、溶解性时（如药品的有效成分释放），面积分布更具参考价值。

• 研究污染物的颗粒数量或需要计数时（如注射剂中的不溶性微粒），数量分布是关键。

3. 比较数据时的黄金法则

   永远只在同一种分布类型下进行比较。 比较不同仪器、不同时间的测量结果时，必须确保它们是基于相同的分布类型（通常是体积分布）。绝不能将激光衍射的体积D50与图像分析的数量D50直接对比。

总结

理解数量、面积和体积分布之间的差异，是准确解读粒度数据、避免常见误区的基石。它们从不同视角描绘了同一个颗粒样品：

• 数量分布是“民主的”，每个颗粒一票。

• 面积分布和体积分布是“加权计票的”，大颗粒拥有远超其数量的发言权。

正确选择和应用这些分布类型，能将粒度数据从简单的数字转化为对产品性能的深刻预见，从而在研发和质量控制中做出更明智的决策。
